배전반제품

특ㆍ고압배전반 저압배전반 전동기제어반 29kV GIS 폐쇄배전반 MCSG 25.8kV 친환경 개폐장치

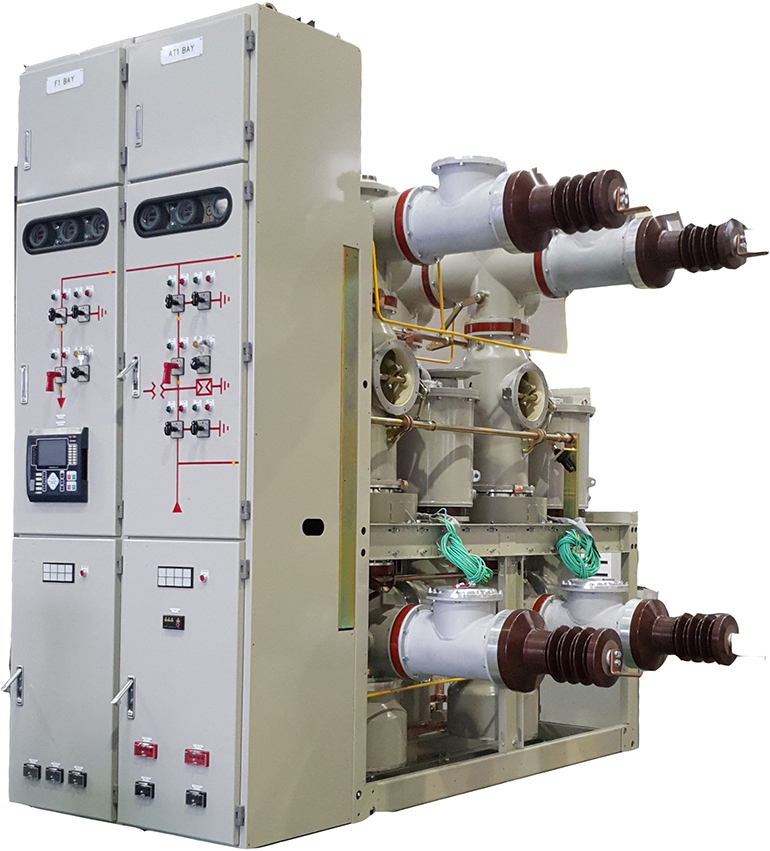

29kV 가스절연개폐기

Gas Insulated Switchgear

전차선 SP, SSP, PP의 29kV 단상교류에 사용하는 전기철도 전력계통의 가스절연 개폐장치로
옥내/옥외 있어서도 선로를 안전하게 개페하여 전력계통을 보호하는 개폐장치

제품의 우수성
우수성
기기별 규모를 최소화하여 기기간 호환성 및 조립성 용이.
소형, 경량으로 설치면적 최소화 및 설치기간 단축, 점검 및 보수가 용이.
차단기, 단로기 등이 금속제 외함에 내장되어 열적, 전기적, 기계적으로 충분한 강도가 유지되어 설비의 안정성 증대
KERI 등 각종 인증개발 시험 수행
정격사양
형식 29kV 전차선 급전용 GIS
정격전압(kV) 29
내충견 내전압 (kV) 220/200
정격차단전류 (kA/cycle) 20/3
정격전류 (A) 주모선 및 선로 : 2000
AUTO TRANSFORMER용 : 2000
정격단시간전류 (kA/sec) 20/1
상용주파 내전압(kV/분) CB : 95/1, DS : 110/1
충격내전압 (BIL) CB : 200, DS : 250
절연방식 SF6 가스 절연
소호방식 진공소호(Vacuum Interrupter)
조작부 Spring Charged 및 Motor Driving
